Дизельная силовая установка для портовых кранов ZPMC RTG
ZPMC совместно с Haifeng Power deliver модульные высокопроизводительные генераторные системы для интеграции со сложным портовым оборудованием.
Исходные условия проекта

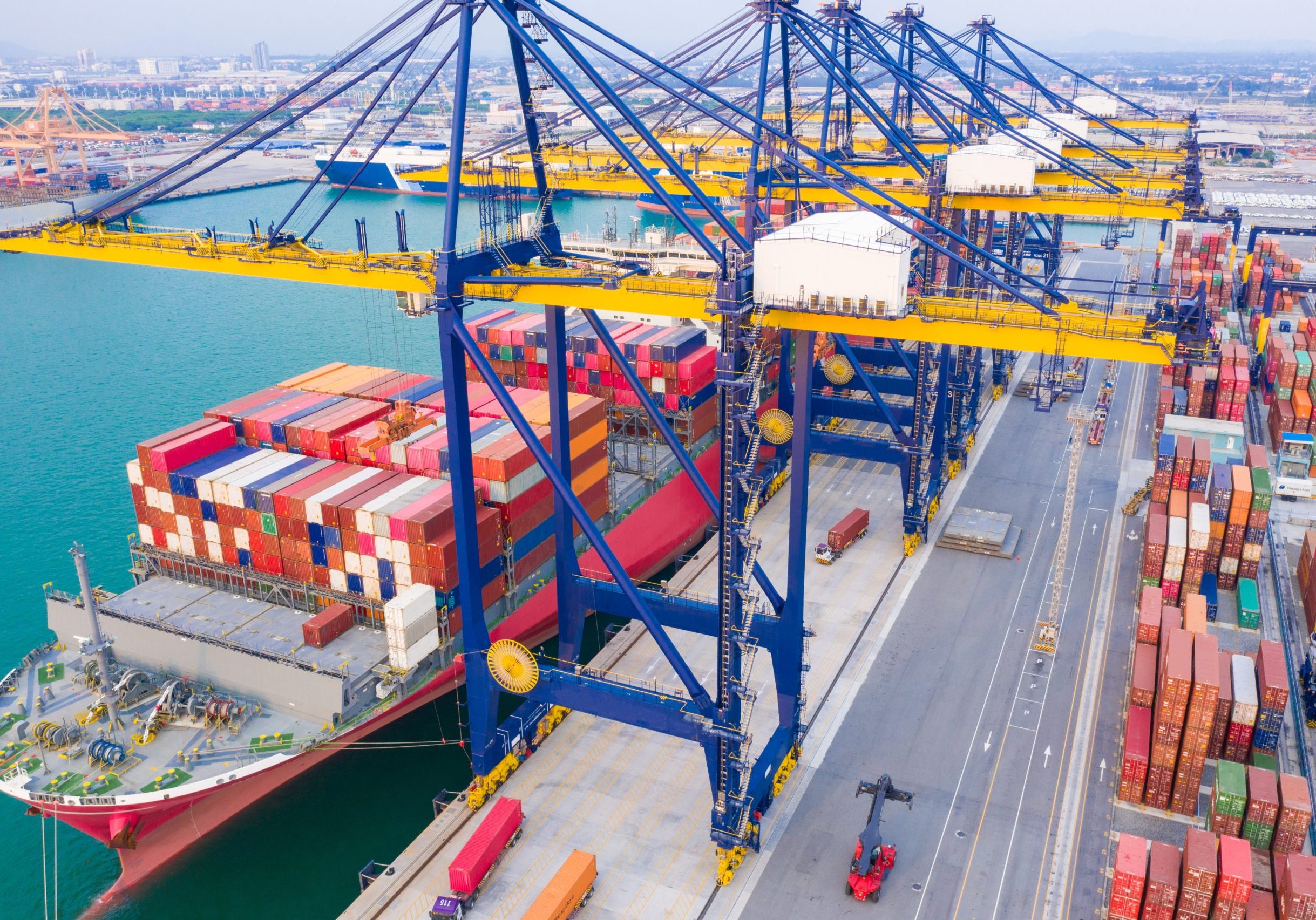

ZPMC (Shanghai Zhenhua Heavy Industries Co., Ltd.) — ведущий мировой производитель портового оборудования, известный своими козловыми кранами на пневмоколёсном ходу RTG и причальными контейнерными перегружателями QC , работающими в крупнейших портах мира.

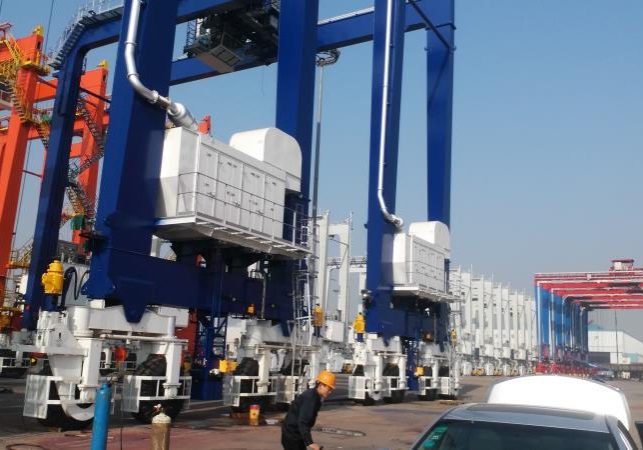

На многих контейнерных площадках без стационарного электроснабжения, краны RTG не могут использовать береговую сеть. Для бесперебойной работы ZPMC интегрирует специальные дизельные силовые установки в конструкцию RTG. Они обеспечивают непрерывное и надёжное питание подъёмных механизмов, систем управления, освещения и связи во всех мобильных режимах работы крана.
Задачи проекта
Ограниченное пространство и требования к массе
Монтажные зоны кранов RTG сильно ограничены, при этом необходимо сохранять баланс конструкции и безопасность подъёмных операций. Масса и габариты генераторной установки должны строго контролироваться.
Высокая нагрузка и продолжительный рабочий цикл
Краны RTG работают по 10–16 часов в сутки под высокой нагрузкой с частыми пусками и остановками, поэтому система должна обладать большим ресурсом, эффективным теплоотводом и устойчивостью к усталостным нагрузкам.
Эксплуатация в различных климатических условиях
Краны ZPMC эксплуатируются в разных климатических условиях — от жары Ближнего Востока и африканской пыли до высокой влажности Юго-Восточной Азии и солёного морского воздуха. Генераторная система должна быть адаптирована к этим воздействиям.
Сложная интеграция и координация пусконаладочных работ
Будучи подсистемой сложного оборудования, генератор должен безошибочно взаимодействовать с системой управления ZPMC и пройти заводские предпусковые испытания до поставки.
Инженерное решение Haifeng Power

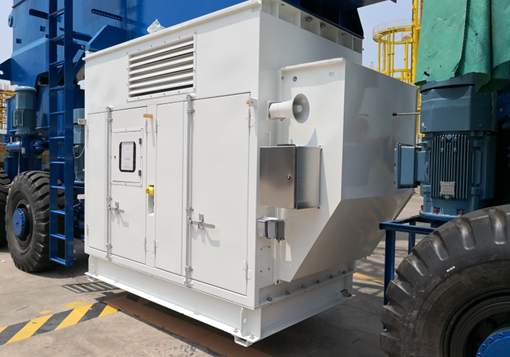

Оптимизированная конструкция для монтажа на кране
-

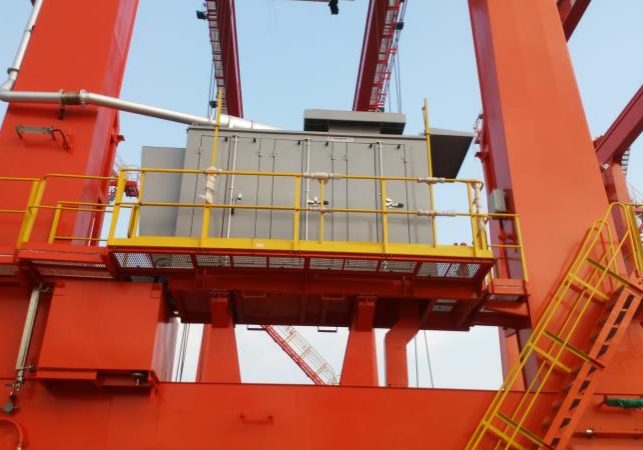

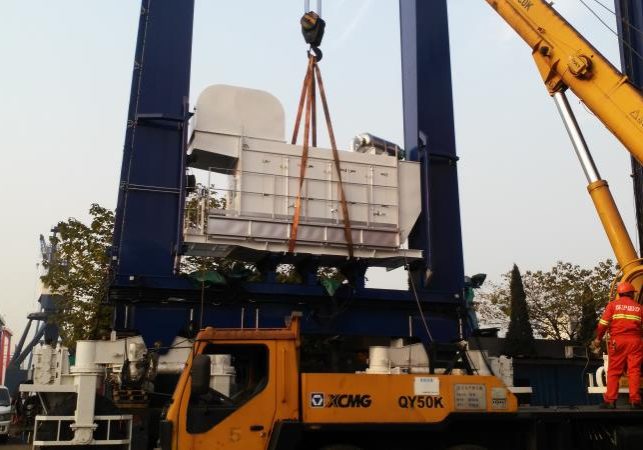

Developed компактные модули с низким центром тяжести для установки на крыше или боковой платформе крана RTG.
-
Распределение массы рассчитано для сохранения баланса конструкции и устойчивости при подъёме грузов.
-
Предусмотрены варианты обслуживания с фронтальным или двусторонним доступом , упрощающие сервисные работы.
Климатическая и антикоррозионная защита
-
Оборудование оснащено высокоэффективными системами охлаждения для работы при температуре окружающей среды выше 50°C.
-
Антикоррозионная обработка нанесена на кожухи и рамы генераторов, в сочетании с шкафами управления со степенью защиты IP54.
-
Судовые кабели и стойкие к солевому туману компоненты повышают ресурс оборудования в прибрежной среде.
Надёжная силовая часть и интеллектуальное управление
-
Варианты двигателей: Volvo, Cummins, Weichai Baudouin, соответствующие внедорожным нормам выбросов Tier 2 / Tier 3.
-
Генераторы переменного тока: Stamford, класс изоляции H, степень защиты IP23.
-
Контроллеры: DSE7320 / DSE8610 / ComAp, с поддержкой протокола CAN для интеграции с основной системой управления ZPMC.
Поддержка на всём жизненном цикле и заводские испытания
-
Early-stage проработка интерфейсов совместно с техническими специалистами ZPMC.
-

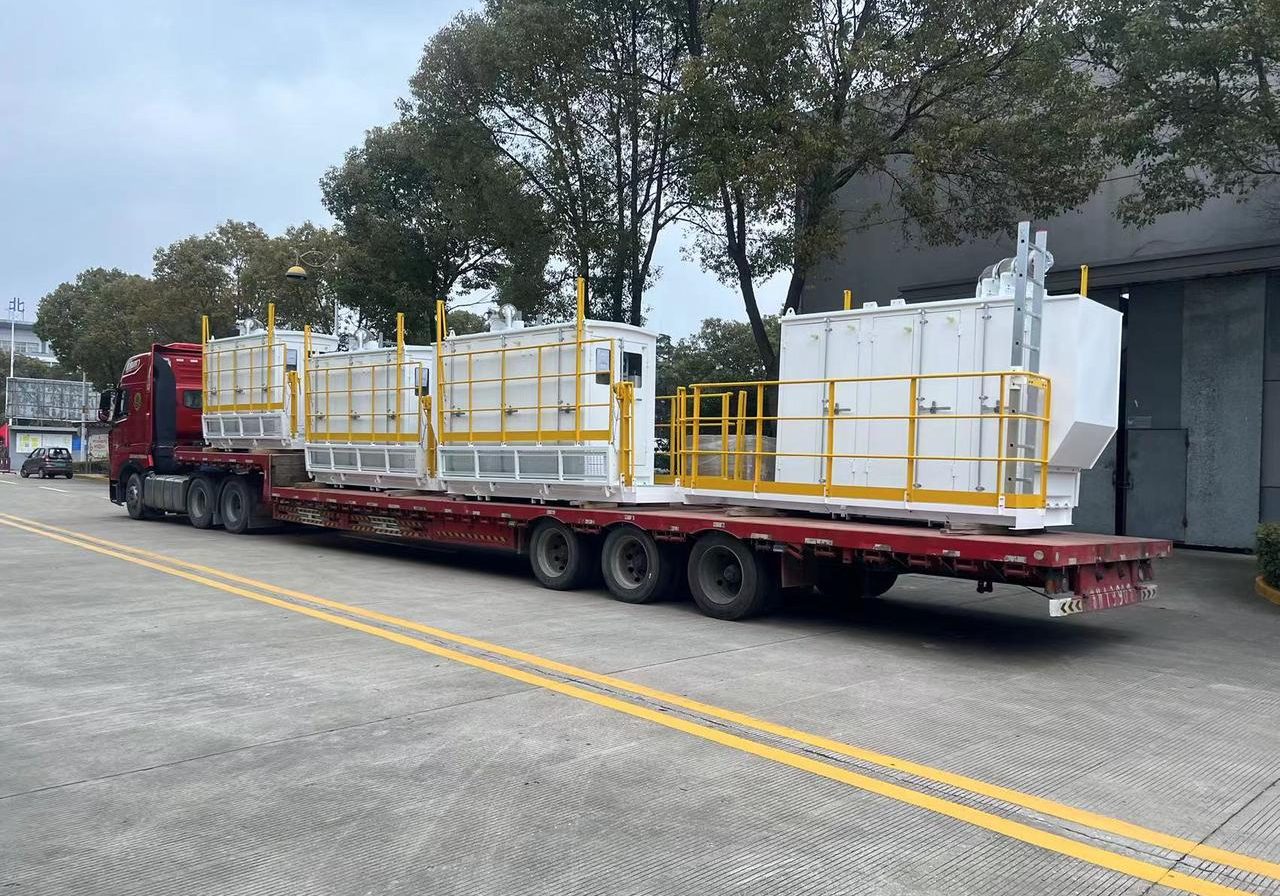

Полное сопровождение производства, заводских испытаний и подготовки документации.
-
Joint предпусковая наладка перед поставкой на предприятии ZPMC.
Testimonials
«Партнёрство с Haifeng Power сыграло важную роль в модернизации терминала. Интегрированная дизельная силовая установка на кранах RTG обеспечивает стабильную мощность даже при тяжёлых циклах подъёма. Компактная конструкция и дистанционный мониторинг упрощают ежедневную эксплуатацию и планирование обслуживания, повышая эффективность порта и сокращая простои».
Shuanglin Zhang
Руководитель проекта
«Дизельная силовая установка ZPMC RTG превзошла наши ожидания по надёжности и производительности. В условиях жары и высокой запылённости оборудование быстро запускается, стабильно питает краны RTG и требует минимального обслуживания. Антикоррозионное покрытие и оптимизированная система охлаждения обеспечивают круглосуточную работу контейнерной площадки».
Cristina Wiseman
Операционный директор
